**Model Geologisch Onderzoek**
Bij uw subsidieaanvraag moet u als bijlage bij het aanvraagformulier een geologisch onderzoek toevoegen. In dit Model Geologisch Onderzoek staat aangegeven welke aspecten u daarin dient te behandelen.
U moet deze bijlage ook op USB-stick bijvoegen.
Het geologisch onderzoek concentreert zich uiteraard op het inschatten van de geologische parameters. Met deze parameters, en met de niet-geologische parameters uit het projectplan (Bijlage A bij uw aanvraag), berekent u de P90 waarde. Het resultaat presenteert u eveneens in het geologisch onderzoek.
Als u aanvraagt voor een half doublet, moet u in dit rapport duidelijk aangeven voor welke put de garantie moet gelden. Als u aanvraagt voor de tweede put of een vervolgput, dan presenteert u ook de resultaten van (de) voorgaande put(ten).
Voor het geologisch onderzoek geldt een verplichte hoofdstukindeling. Belangrijk is dat u telkens motiveert waarom u een bepaalde keuze gemaakt heeft. Als het onderwerp van een bepaalde paragraaf niet relevant is voor uw situatie, dan moet u dit met een korte motivatie noemen.
TNO faciliteert het samenstellen van het geologisch onderzoek door viawww.nlog.nlde volgende hulpmiddelen beschikbaar te stellen:
- - **•.** Een uitgebreide toelichting op de verplichte hoofdstukindeling
- - **•.** Het softwarepakket ‘DoubletCalc’, waarmee op eenvoudige wijze het P90 vermogen te berekenen is.
- - **•.** Een handleiding/documentatie van DoubletCalc, die ingaat op het werken met DoubletCalc maar ook op te gebruiken methodiek om het P90-vermogen te berekenen.
**Verplichte inhoudsopgave ‘Geologisch Onderzoek’**
- - **1.** Samenvatting
- - **1.1** Gepland doublet en gebruikte parameters
- - **1.2** Verwacht vermogen en overschrijdingskansgrafiek zie volgende bladzijde voor verplichte onderdelen van de samenvatting
- - **2.** Beoogde locatie en putten
- - **2.1** Beoogde locatie
- - **2.2** Putten
- - **3.** Aanmelding voor regeling SDE+ en/of RNES Aardwarmte
- - **3.1** Aanmelding RNES Aardwarmte
- - **3.2** Aanmelding SDE+
- - **4.** Geologische setting
- - **4.1** Lokale geologie
- - **4.2** Koolwaterstof voorkomens in de nabijheid van het project
- - **5.** Beschikbare en gebruikte putten en seismische data
- - **5.1** Keuze referentieputten en put informatie
- - **5.2** Seismische gegevens
- - **5.3** Coördinaatsysteem
- - **6.** Seismische interpretatie en dieptemodel
- - **6.1** Methode beschrijving
- - **6.2** Additionele gegevens
- - **6.3** Well to seismic ties
- - **6.4** Seismische interpretatie
- - **6.5** Gridding algoritme
- - **6.6** Tijd-diepte conversie
- - **6.7** Dieptekaart van top/basis aquifer
- - **6.8** Discussie van onzekerheid in top/basis aquiferkaart.
- - **7.** Model en karakterisering van de aquifer
- - **7.1** Stratigrafische correlatie en laterale diktevariatie van de aquifer
- - **7.2** Petrofysische evaluatie
- - **7.3** Puttest evaluatie
- - **7.4** Productiedata evaluatie
- - **7.5** Permeabiliteit uit publieke informatie.
- - **7.6** Bepaling aquiferkarakteristieken voor de projectlocatie
- - **7.7** Anisotropie
- - **7.8** Resultaten en discussie over onzekerheid
- - **8.** Formatiewater karakterisering
- - **8.1** Temperatuur
- - **8.2** Evaluatie van het formatiewater
- - **8.3** Aquiferdruk
- - **9.** Doublet beschrijving
- - **9.1** Doublet configuratie in de ondergrond
- - **9.2** Putarchitectuur
- - **9.3** Operationele instellingen
- - **9.4** Indicatie en evaluatie gevaren bij boren en productie en injectie van het productiewater
- - **10.** Referenties
Bijlagen
**Verplichte onderdelen samenvatting ‘geologisch onderzoek’**
**1.1 Gepland doublet en gebruikte parameters**
- - **–** Locatie en toepassing van het doublet. Als u een half doublet verzekert: ook specificatie welke put voor de garantieregeling wordt aangemeld.
- - **–** Parameters die gebruikt worden bij de berekening van het verwacht geothermisch vermogen, door het opnemen van een leesbare screendump van DoubletCalc en door het invullen van onderstaande tabellen.
| Geologische parameters met spreiding | min | verwacht | max |
| Permeabiliteit | mD | ||
| Bruto dikte watervoerende pakket met spreiding | M | ||
| Netto/bruto percentage watervoerende pakket met spreiding | % | ||
| Zoutgehalte (Total Dissolved Solids) | Ppm | ||
| Diepte top aquifer injectieput | - | - | M |
| Diepte top aquifer productieput | - | - | M |
| Geologische parameters zonder spreiding | |||
| Geothermische gradiënt | °C/m | ||
| Gemiddelde oppervlaktetemperatuur | °C | ||
| kv/khratio van de aquifer | 1 | – | |
| Niet-geologische parameters: Putspecificatie | |||
| Verbuizingsschema productieput; dieptes van de segmenten in mAH en mTVD | M | ||
| Binnendiameter opvoerbuis per segment | Inch | ||
| Ruwheid opvoerbuis per segment | milli-inch | ||
| Diameter boorgat productieput op aquiferniveau | Inch | ||
| Skin (weerstand rond putmond) productieput | 0 (vaste waarde) | – | |
| Inclinatie put-aquifer traject productieput | ° | ||
| Verbuizingsschema injectieput; dieptes van de segmenten in mAH en mTVD | M | ||
| Binnendiameter opvoerbuis per segment | Inch | ||
| Ruwheid opvoerbuis per segment | milli-inch | ||
| Diameter boorgat injectieput op aquiferniveau | Inch | ||
| Skin (weerstand rond putmond) injectieput | 0 (vaste waarde) | – | |
| Inclinatie put-aquifer traject injectieput | ° | ||
| Niet-geologische parameters: Pomp en doubletspecificatie | |||
| Injectietemperatuur | °C | ||
| Afstand tussen productie en injectieput op aquifer niveau. | M | ||
| Pomp efficiëntie | Frac | ||
| Afhangdiepte pomp in de productieput | M | ||
| Opgelegd drukverschil pomp | Bar | ||
**1.2 Verwacht vermogen en overschrijdingskansgrafiek**
Hier geeft u aan voor welk vermogen u aanspraak wilt maken op ondersteuning uit de Garantieregeling Geothermie ‘Risico’s dekken voor Aardwarmte’. U presenteert:
- - **–** De resultaten van uw berekeningen in cijfers als DoubletCalc ‘output table’ of een vergelijkbare vorm van presenteren.

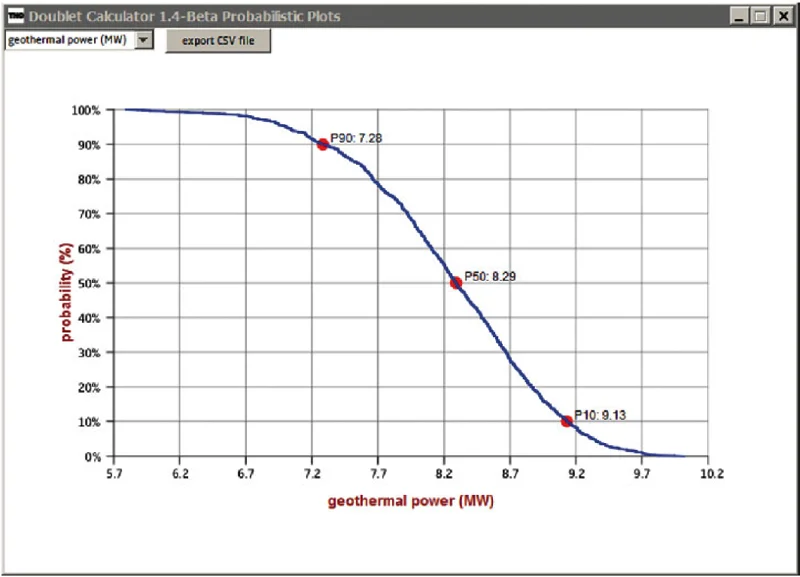

- - **–** De overschrijdingskansgrafiek, waaruit het P90 vermogen is af te lezen, zie onderstaand voorbeeld.
- - **–** Het aangevraagd vermogen.
